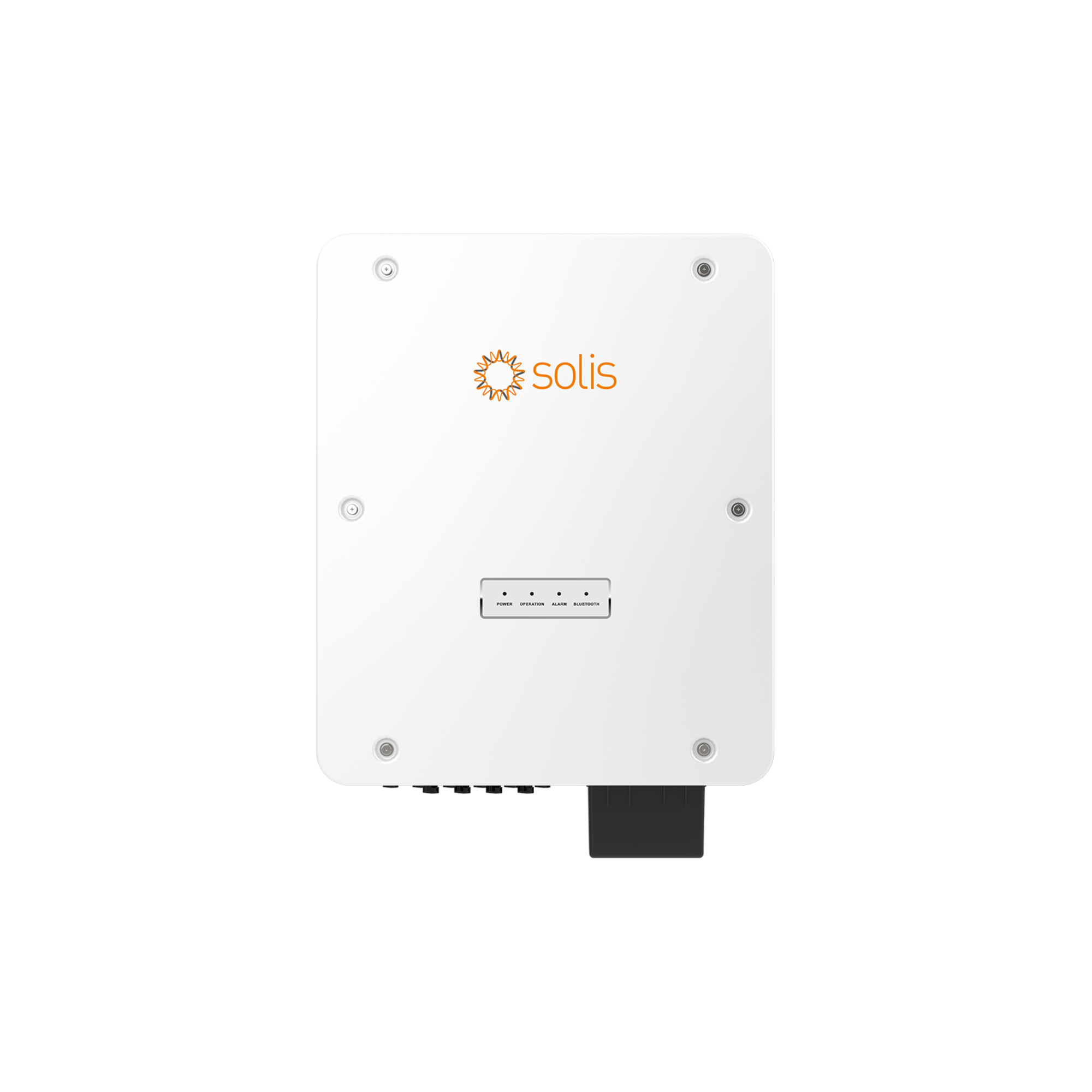

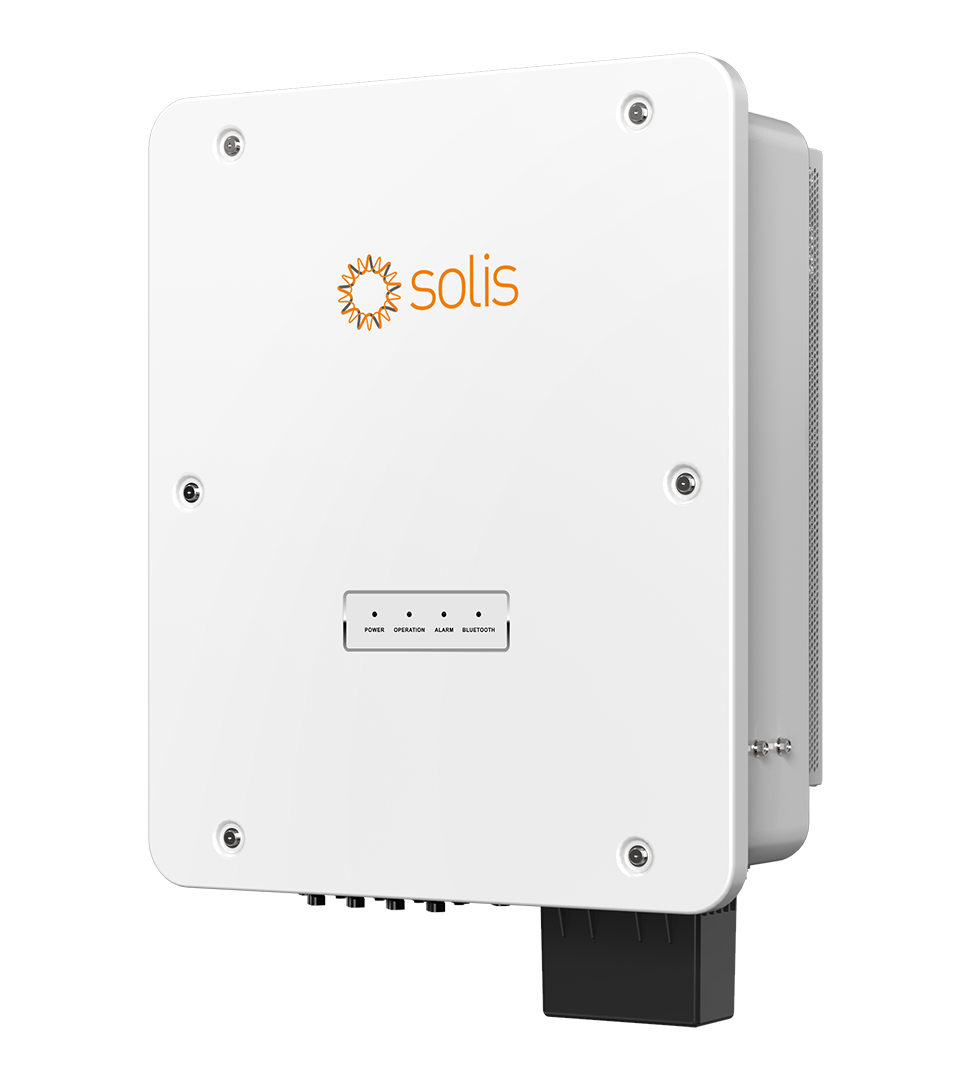

Solis S6-GC3P40K-NV-ND trifazis prie tinklo jungiamas inverteris

Tai trifazis tinklo („on-grid“) saulės elektrinės keitiklis (inverteris), priklausantis „Solis“ S6 serijai. Pilnas gamintojo nurodomas modelio kodas yra S6-GC3P40K04-NV-ND, o jo vardinė galia – 40 kW. Gamintojas yra „Ginlong (Solis) Technologies Co., Ltd“, įsikūrusi Kinijoje. Keitiklis skirtas vidutinio dydžio komercinėms ir pramoninėms saulės elektrinėms – jis nuolatinę PV modulių srovę (DC) paverčia kintamąja (AC) srove, kuri tinka vietos apkrovoms maitinti bei perteklinei energijai tiekti į elektros tinklą.

Modelyje naudojama betransformatorinė („transformerless“) konstrukcija, todėl jis pasižymi aukštu efektyvumu ir mažesniu svoriu.

Įėjimo (DC / saulės modulių pusės) parametrai

Maksimali DC įtampa siekia 1100 V, vardinė DC įtampa – 600 V, o minimali įtampa, nuo kurios pradedamas energijos tiekimas, yra 180 V. MPPT (maksimalios galios taško sekimo) įtampos diapazonas yra 180–1000 V, maksimali DC srovė – 40 A.

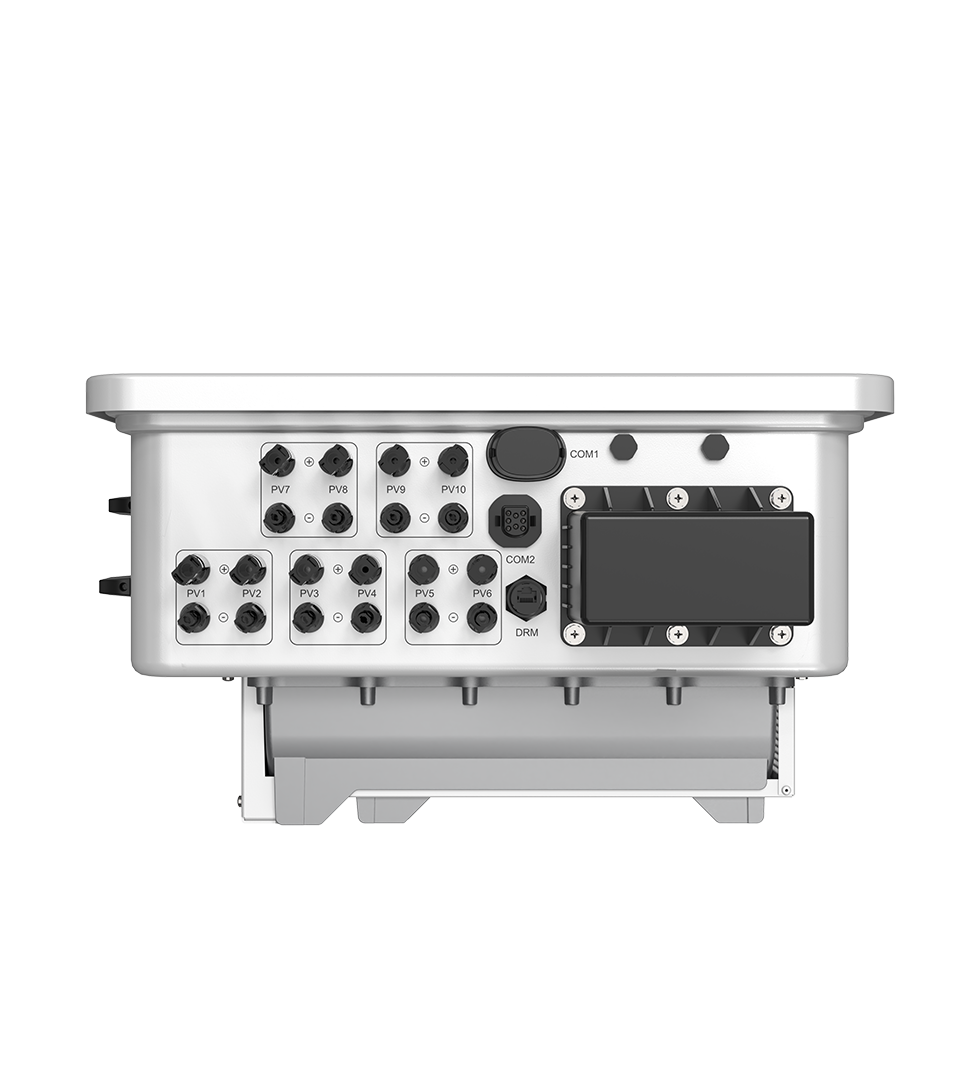

Šis modelis turi 4 MPP sekiklius (MPP trackers) ir 8 DC įėjimus (stringus), naudojant MC4 tipo jungtis. Keturi nepriklausomi MPPT leidžia lanksčiai jungti skirtingos orientacijos ar nuolydžio PV modulių grupes ir optimizuoti gamybą net ir esant daliniam šešėliavimui.

Išėjimo (AC / tinklo pusės) parametrai

Maksimali AC galia – 40 kW; vardinė AC įtampa – 220 / 230 / 380 V (trifazė). Maksimali AC srovė siekia 60,8 A, vardinė AC srovė – 57,7 A, dažnis – 50 / 60 Hz. Galios koeficientas (cosθ) yra 0,99, o bendras harmoninis iškraipymas (THD) – mažiau nei 3 %. Energija tiekiama trimis fazėmis.

Efektyvumas

Maksimalus naudingumo koeficientas siekia 98,6 %, o europinis (Euro) efektyvumas – 98,1 %. Energijos suvartojimas naktį yra mažesnis nei 1 W.

Mechaninės ir aplinkos charakteristikos

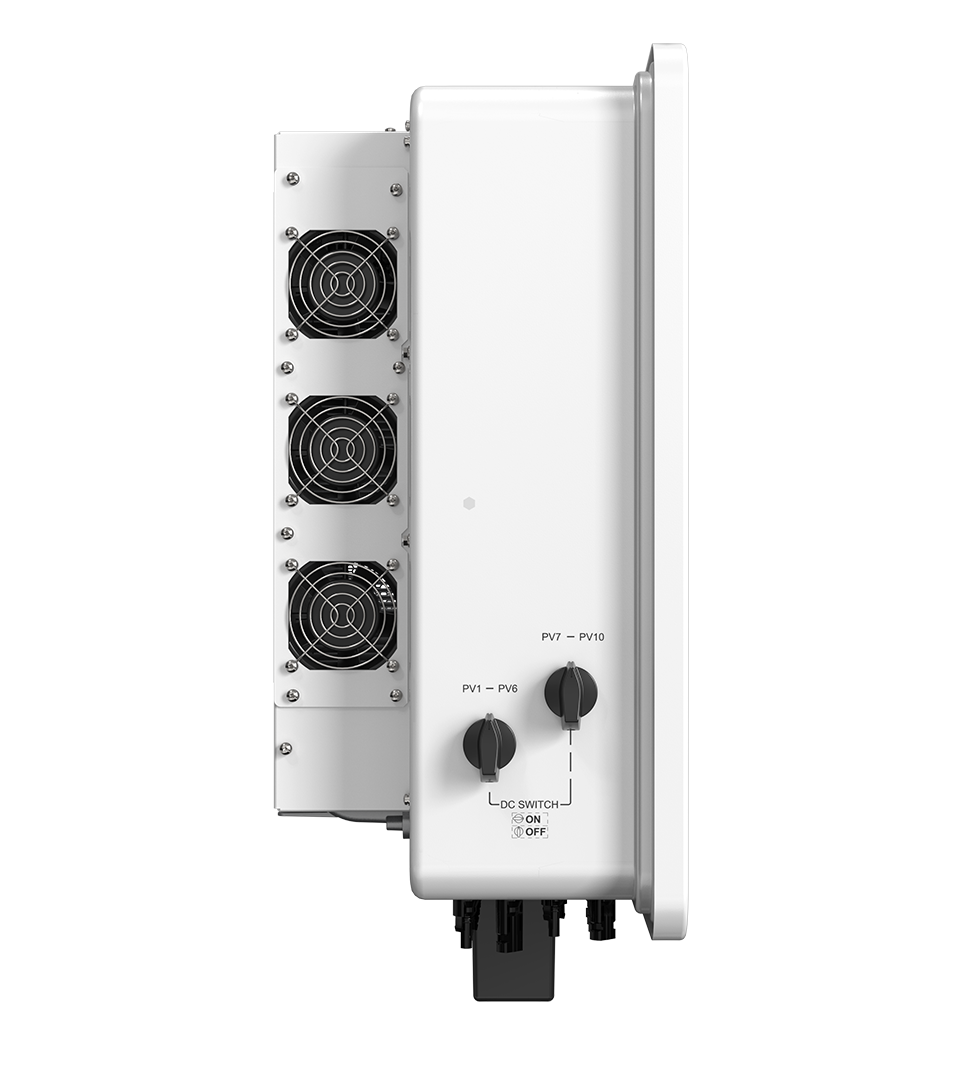

Matmenys (A × P × G): 672 × 515 × 287,5 mm, svoris – apie 34,9 kg. Apsaugos klasė – IP66, todėl įrenginį galima montuoti tiek viduje, tiek lauke. Darbinė temperatūra: nuo –25 iki +60 °C, leistina drėgmė – 0–100 %, maksimalus montavimo aukštis – 4000 m virš jūros lygio. Aušinimas vykdomas ventiliatoriumi, triukšmo lygis – mažiau nei 60 dB(A).

Ryšys ir stebėsena

Galimos komunikacijos sąsajos: RS485, „Bluetooth“ ir WLAN (Wi-Fi); informacija rodoma LED indikatoriais. Belaidis ryšys leidžia stebėti elektrinės darbą per „Solis“ programėlę ar stebėsenos platformą.

Apsaugos funkcijos

Inverteryje integruotos šios apsaugos: apsauga nuo salos efekto (Anti-Island / ENS), apsauga nuo trumpojo jungimo, viršsrovio apsauga, apsauga nuo perkaitimo, apsauga nuo atvirkštinio poliškumo, viršįtampio (surge) apsauga bei tinklo būklės stebėsena.

Solis S6-GC3P40K-NV-ND Specifikacija
